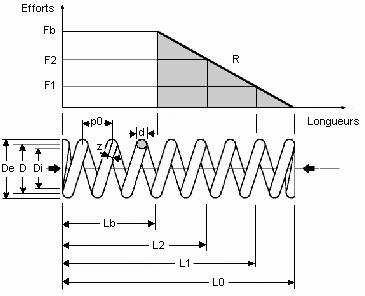

| Ressort
de Compression |
|
|
|
|
|
|
|
Données |
|
|
|
| d |
mm |
Diamètre du Fil |
|
|
|
| D |
mm |
Diamètre moyen |
|
|
|
|
| G |
daN/mm2 |
Module de Coulomb |
|
|
|
| mV |
kg/mm3 |
Masse volumique |
|
|
|
| F2 |
daN |
Effort 2 appliqué |
|
|
|
| F1 |
daN |
Effort 1 appliqué |
|
|
|
| L2 |
mm |
Longueur sous F2 |
|
|
|
| L1 |
mm |
Longueur sous F1 |
|
|
|
| extrémités
rapprochées et meulées sur 3/4 de spires et décalés à 90° |
nm |
1,5 |
Nombre
de spires mortes |
|
|
|
| extrémités
rapprochées et meulées sur 3/4 de spires et décalés à 180° |
2 |
|
|
| extrémités
rapprochées et non meulées |
3 |
|
|
| Résultats |
|
|
| D / d |
D / d |
|
Rapport d'enroulement |
|
| De |
D + d |
mm |
Diamètre extérieur |
|
| Di |
D - d |
mm |
Diamètre intérieur |
|
| ni |
( G * d 4 ) / ( 8 * R * D 3 ) |
|
Nombre de spires
utiles |
|
| nt |
ni + nm |
|
Nombre de spires
totales |
|
| Lb |
d * ( ni + nm ) |
mm |
Hauteur
à bloc |
|
| L0 |
L2 + F2 / R |
mm |
Longueur libre |
|
| p2 |
( L2 - d * nm ) / ni |
mm |
Pas du ressort sous
F2 |
|
| p0 |
( L0 - d * nm ) / ni |
mm |
Pas du ressort à
l'état libre |
|
| De Max |
0,5 * RACINE [ ( p0 2 ) + 4 * ( D 2 ) - ( d 2 ) ] + d |
mm |
Diamètre maxi du
ressort à bloc |
|
| R |
( F2 - F1 ) / ( L1 - L2 ) |
daN/mm2 |
Raideur |
|
| Fb |
R * ( L0 - Lb ) |
N |
Effort à bloc |
|
| T2 |
( 8 * D * F2 ) / ( p * ( d 3 ) ) |
daN/mm2 |
Contrainte de
cisaillement à bloc |
|
| Tb |
( 8 * D * Fb ) / ( p * ( d 3 ) ) |
daN/mm2 |
Contrainte de
cisaillement à bloc |
|
| z |
ATAN [ p2 / ( p * D )
] |
° |
Angle d' enroulement |
|
| W |
( ( 4 * ( D/d ) - 1 ) / ( 4 * ( D/d ) - 4 ) ) +
( 0,615 / ( D/d ) ) |
|
Facteur de Correction
Wahl |
|
| Ld |
p * D * [ 2 + ni / Cos(z)] |
mm |
Longueur développée |
|
| M |
( Ld * mV * p * d 2 * 10 -3 ) / 4 |
g |
Masse du ressort |
|
| fe |
0,25 * RACINE
[ R / M ] |
Hz |
Fréquence propre du
ressort |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
